TPX 对许多化学品皆有优异的耐受性。然而，TPX 会受到一些芳香族溶剂及卤化碳氢化合物溶剂的影响，依环境条件而定。表4 比较TPX 与其他聚合体的耐化学品性。 TPX 的耐酸性与耐碱性优异，对食用油的耐受性也是相当优异，但对一些溶剂如丙酮及三氯乙烯等的抵抗力较差。与一些透明树脂如聚甲基丙烯酸甲酯(PMMA)，聚碳酸酯(PC)及聚苯乙烯(PS)比较，TPX 的耐化学品性是相当优良的。更多的知识可查阅仁捷塑胶官网或咨询本人QQ:13931677，广东仁捷塑化公司专业从事TPX原料研发及生产销售，财富热线：13509239386。

　　作为一种聚烯烃，TPX材料具有特别优良的耐化学品性，特别是耐溶剂龟裂(solvent cracking)性。评估耐溶剂龟裂性是将试片浸于溶剂中，施以应力一段时间后观察是否有龟裂的现象。开始发生龟裂的应力称为溶剂龟裂的端始应力(threshold 3.1×12.5×stress)。一般而言，端始应力越高表示耐溶剂龟裂性越佳。然而，在溶剂中改变应力是相当麻烦的。利用弯曲变形量与曲折模数可计算出应力，可利用曲率持续变化的特殊的夹具使试片形成不同程度的变形。所用的试片尺寸为120 mm，而如图8 所示的具椭圆周线的夹具，其长轴为240 mm，短轴为80 mm，便可提供不同的曲率。变形的试片在溶剂中浸泡1 小时后观察其龟裂现象。而溶剂龟裂的端始应力δ 便可由发生龟裂点的曲率(半径)r 依下式求得：

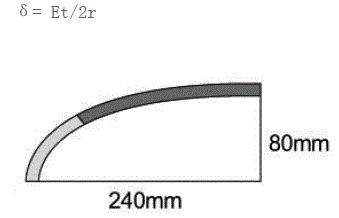

图8.评估耐融剂归裂性

　　在此，E 为试片的曲折模数，单位为kg/cm2，t 为试片的厚度，单位为cm，而发生龟裂点的曲率r 的单位为cm，因此端始应力δ 的单位为kg/cm2。 TPX 与一些透明树脂的溶剂龟裂发生的端始应力如表5 所示。由表3 的比较可看出，PMMA 与PC 容易造成溶剂龟裂，而TPX 具有优良的耐溶剂龟裂性。

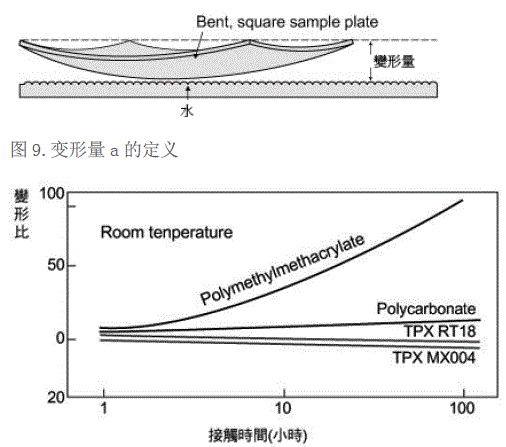

　　2×130×PX 的吸水率极低，仅为0.01%，因此对水及水蒸气具有极高的耐受性。树脂可能会因吸水而造成变形，因此，观察吸水后的变形现象可评估耐水性。将尺寸为120 mm 的试片与水的表面接触，每隔一段时间观察其变形量a，如图9 所示。而变形比的定义为(at)/t，在此，t 为试片的厚度。 TPX与一些树脂的变形比与接触水的时间的关系如图10 所示。很明显的可看出TPX 具有优异的耐水性。

　　TPX 与一些透明树脂浸于沸水中，每隔一段时间后测量其光学性质，结果如图11 所示。 PC 与聚芳香酯(polyarylate)在沸水中浸泡数十天后，透光率大幅降低，模糊度(haze)也大幅升高，显示其耐沸水性不佳。而TPX 在沸水中的透光率的降低量很小，而模糊度的升高也不大，因此具有优异的耐沸水性。更多的知识可查阅仁捷塑胶官网或咨询本人QQ:13931677，广东仁捷塑化公司专业从事TPX原料研发及生产销售，财富热线：18681139818。

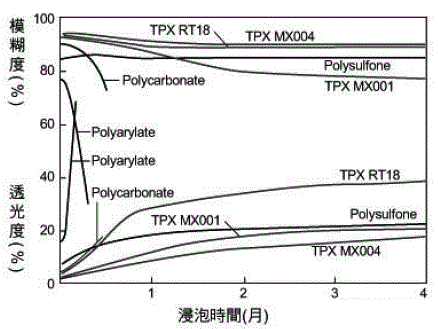

图11. TPX 浸泡于沸水中的光学性质的变化

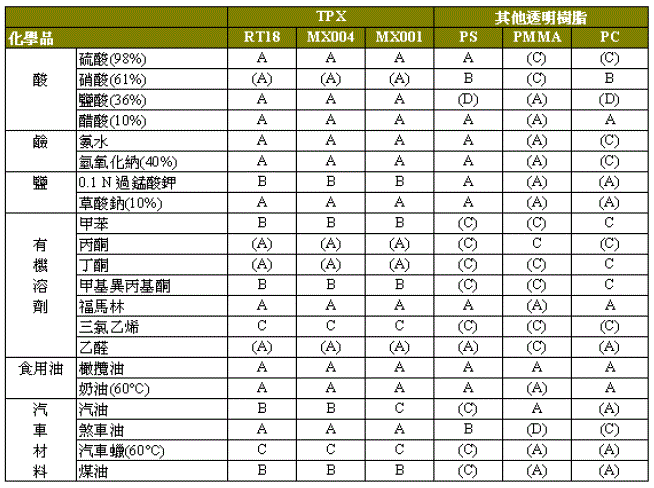

表4.TPX 的耐化学品性(测试时间为30 天)

注：

A：不变或影响很小； (A)：重量少许改变或物性稍微降低；

B：膨润，物性降低或外观改变；

C：严重膨润，外观明显改变； (C)：溶解；

(D)：破裂发生。

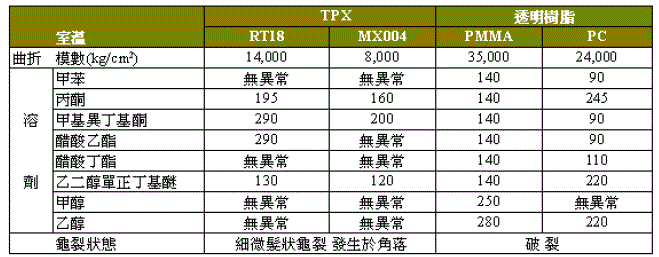

表5.溶剂龟裂发生的端始应力
