TPX的熔点高，约为240℃，所以具有优良的耐温性。 TPX材料的热变形温度与聚丙烯(均聚合体)相当，但TPX的熔点高，使其Vicat软化点高于聚丙烯。温度对TPX的抗张屈服强度的影响如图3所示。由图可看出TPX在150℃以上的温度仍可维持一些强度，而聚丙烯已软化。整体来说，TPX的使用温度高于聚丙烯。另外，如表1所示，矿物填充级MBZ 230的热变形温度因曲折模数的提高而有所改善。

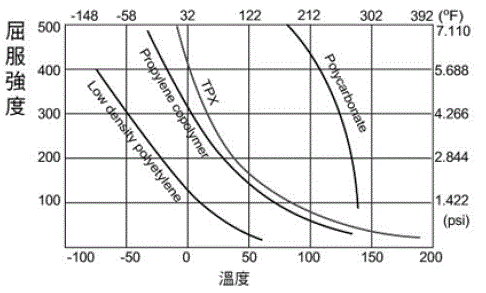

温度对TPX 的抗张屈服强度的影响
如果以2×120×20 mm试片夹起，观察其在测试温度下维持5小时后的变形量。TPX与一些树脂的热变形试验结果如图4所示。很明显的可看出TPX在高温下的变形量要较其他树脂小得多。从这个观点来说，TPX具有相当优良的耐温性。更多的知识可查阅仁捷塑胶官网或咨询本人QQ:13931677，广东仁捷塑化公司专业从事TPX原料研发及生产销售，财富热线：13509239386。

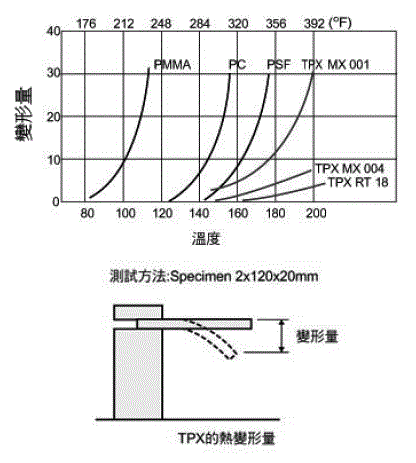

TPX 的热变形量
TPX的耐高温老化性极为突出。如果将TPX置于烘箱中老化，观察其是否有产生破裂的现象，便可了解到其使用寿命。TPX原料在高温下的使用寿命如图5所示。由图5可看出TPX的长期耐温性相当优良。
然而，必须注意的是TPX的使用寿命会受到安定剂配方与使用条件的影响性。在老化时，如果达到某一极限程度，TPX材料会变黄且变脆。一些安定剂可延缓老化与劣化现象。如果TPX成品需要更高的耐高温老化性，建议使用MSH 204色母(含耐热耐老化安定剂)。另外，TPX的应用场合如果会与铜接触，建议使用MSC 402色母，这种色母是设计来抑制铜所导致的腐蚀。
TPX分子中无极性基，因此TPX具有优异的电气绝缘性质。TPX的介电常数非常低(2.12)，几乎可以说是所有合成树脂中最低者。以是FR-TPX具有优异的电气性质。TPX的介电损失很低，如图6及图7所示。整体而言，TPX的电气性质与聚四氟乙烯(PTFE)及电线电缆级低密度聚乙烯(LDPE)相当，有时更为优良。更多的知识可查阅仁捷塑胶官网或咨询本人QQ:13931677，广东仁捷塑化公司专业代理日本三井TPX塑胶原料，长期供应日本三井TPX生产销售，财富热线：18681139818。

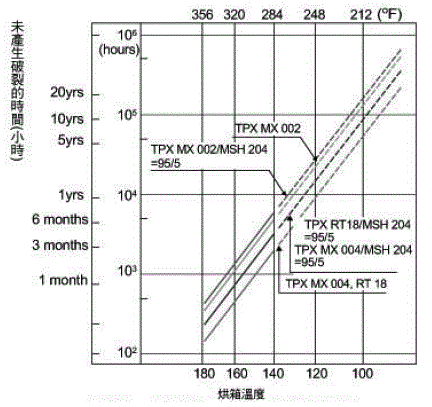

不同温度下TPX 的使用寿命及MSH 204 色母的影响性
