1 推荐成型条件

2　料筒内滞留

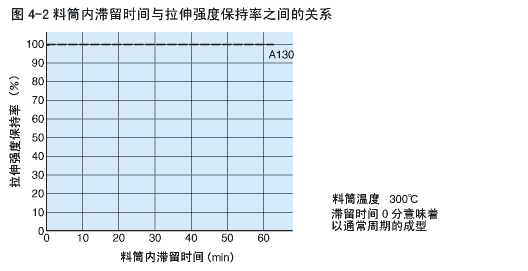

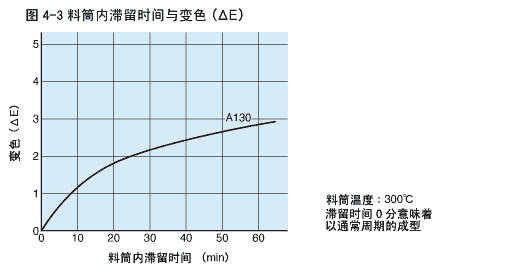

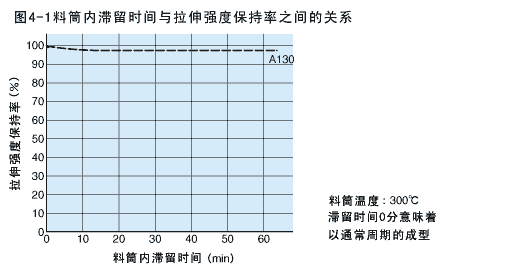

　　将料筒温度设定为300℃时，料筒内滞留时间给机械特性（拉伸强度和断裂点伸长率）及色相带来的影响如图4-1～4-3所示。从中可见，玻璃纤维增强的A130 60分钟之内的滞留几乎不会降低机械特性。
　　色相的变化（ΔE）连A130也比较微小。

3　注射压力、注射速度及成型周期

　　最佳注射压力因材料品种、制品形状、模具设计（特别是直浇口、流道、浇口）及其它成型条件而异。然而，任一品种的Vectra的熔融粘度都非常低。因此，一般可用比普通热塑性树脂低得多的压力进行成型。最佳的方法就是用低压力开始成型，逐渐提高压力来完成成型。几乎所有的成型品均用15Mp～45Mp的树脂压力来进行成型。另外，Vectra的固化速度快，所以用快的注射速度才能得到好的成型结果。
　　成型周期因成型品的大小、形状、厚度、模具结构及成型条件等因素而异，然而如前面所述，一般的Vectra因流动性好而充填时间短，同时，因熔融潜热低而固化速度快。所以，可用非常短的周期进行成型，典型的成型周期为10～30秒。
